در قلب هر ماشین و سیستم مکانیکی پیچیده، مجموعه‌ای از قطعات بزرگ و شناخته‌شده مانند موتور، گیربکس و چرخ‌ها وجود دارند که همواره در مرکز توجه قرار می‌گیرند. در پس این اجزای پیچیده، قطعات کوچکی وجود دارند که بدون آنها، کل این مجموعه عظیم از حرکت باز می‌ایستد. این قطعات حیاتی، با دقتی زیاد، وظایف سنگینی را بر عهده دارند. کاسه نمد یکی از برجسته‌ترین اجزای داخلی خودرو است.
شاید در نگاه اول، کاسه نمد تنها یک واشر ساده به نظر برسد اما در دنیای مهندسی مکانیک، این قطعه کوچک یک جزء مهندسی شده با دقتی فوق العاده است که نقشی اساسی در حفظ سلامت و افزایش طول عمر ماشین آلات، به‌ویژه در خودروها، ایفا می‌کند. در این مطلب از خودروبر زنجان، قصد داریم تا پرده از رازهای این قطعه برداریم و به این پرسش که کاسه نمد ماشین چیست، پاسخی عمیق و کامل دهیم. با ما همراه شوید تا به کالبدشکافی اجزا، بررسی عملکرد پیچیده و معرفی انواع کاسه نمد ماشین بپردازیم.

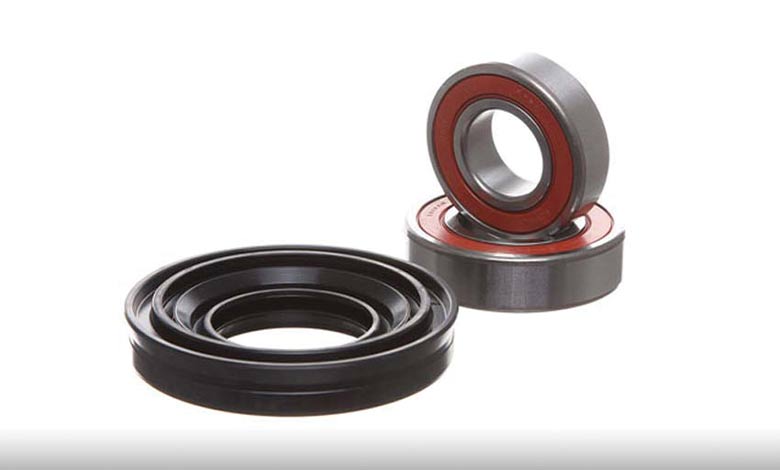

کاسه نمد چیست و چه کاربردی دارد؟
برای درک عمیق این قطعه، باید تعریف آن را از یک واشر ساده فراتر ببریم. کاسه نمد، که در اصطلاح فنی به آن درزگیر شعاعی شافت (Radial Shaft Seal) نیز گفته می‌شود، یک قطعه آب بندی مکانیکی است که به طور خاص برای جلوگیری از نشت سیالات و ممانعت از ورود آلودگی‌ها در محل اتصال یک شافت چرخان (داینامیک) به یک بخش ثابت طراحی شده است. تصور کنید میل‌لنگ خودرو با سرعت بسیار بالایی در حال چرخش است، کاسه نمد دقیقا در نقطه‌ای نصب می‌شود که این میل لنگ از پوسته موتور خارج می‌گردد تا از نشت روغن به بیرون و ورود گرد و غبار به داخل جلوگیری کند.
این قطعات دهه‌ها است که به عنوان یکی از اصلی‌ترین و قابل‌اطمینان‌ترین راه‌حل‌ها برای آب‌بندی شافت‌های دوار به کار می‌روند. دلیل محبوبیت آنها در طراحی خودروها و سایر ماشین آلات، ترکیبی از سادگی، اطمینان‌پذیری بالا، هزینه تولید مناسب و سهولت در نصب است. کاربرد کاسه نمدها به هیچ عنوان به دنیای خودرو محدود نمی‌شود. آنها در طیف وسیعی از تجهیزات، از ماشین‌آلات صنعتی سنگین و پمپ‌های غول‌پیکر گرفته تا تجهیزات پیشران کشتی‌ها، توربین‌های بادی و گازی و حتی کمپرسورهای هوا، نقشی حیاتی ایفا می‌کنند.
این قطعات کوچک قادر هستند در شرایط بسیار متفاوتی، از دماهای بسیار پایین زیر انجماد تا حرارت‌های بسیار بالا که به صدها درجه سانتی‌گراد می‌رسد، عملکرد بی‌نقص خود را حفظ کنند. نکته کلیدی در موفقیت عملکرد یک کاسه نمد، نصب صحیح و مهندسی شده آن است. این قطعه باید به گونه‌ای در جای خود قرار گیرد که فشار و تغییر شکل آن دقیقا مطابق با پیش بینی‌های طراحی باشد. تا زمانی که کاسه نمد به لحاظ مکانیکی در جایگاه درست خود محکم شده باشد، می‌تواند به طور مداوم وظیفه آب‌بندی را به بهترین شکل ممکن انجام دهد.

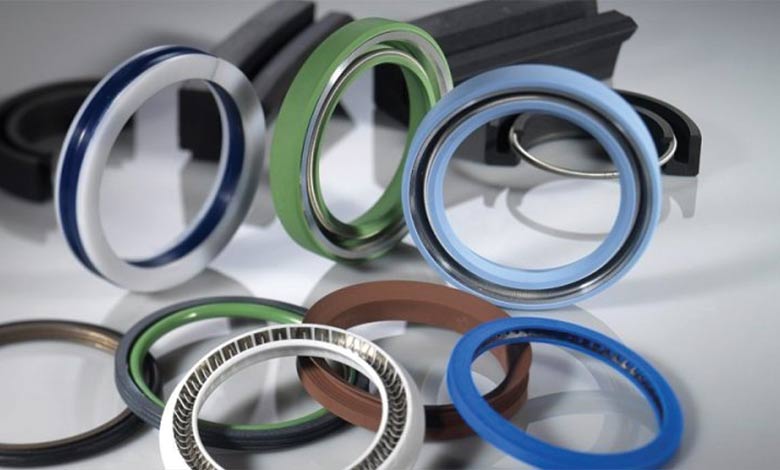

عملکرد کاسه نمد
عملکرد کاسه نمد بر پایه دو وظیفه اصلی و مکمل یکدیگر استوار است که در نهایت به حفاظت از اجزای حساس سیستم منجر می‌شود. در ادامه به عملکرد کاسه نمد به طور کامل خواهیم پرداخت:
جلوگیری از نشت سیالات (Retention)
اولین و مهم‌ترین وظیفه کاسه نمد، جلوگیری از خروج سیالات حیاتی مانند روغن موتور، واسکازین گیربکس، گریس و سایر روانکارها از محفظه خود است. این روانکارها برای کاهش اصطکاک و خنک‌کاری قطعات متحرک ضروری هستند و نشت آنها می‌تواند به سرعت منجر به آسیب‌های جدی و پرهزینه شود.
ممانعت از ورود آلودگی‌ها (Exclusion)
وظیفه دوم که به همان اندازه اهمیت دارد، جلوگیری از ورود عوامل خارجی مخرب مانند گرد و غبار، خاک، آب، گل و لای و ذرات فلزی به داخل سیستم است. ورود این آلودگی‌ها به محیط کاری بلبرینگ‌ها و سایر قطعات دقیق، می‌تواند مانند سمباده عمل کرده و باعث سایش سریع، خوردگی و از کار افتادن کامل سیستم شود.
در واقع، کاسه نمد با ایجاد یک سد محافظ، از بلبرینگ‌ها و سایر قطعات متحرک سیستم پاسداری می‌کند. این کار از طریق فشردن یک لایه بسیار نازک (در حد میکرون) از روانکار بین لبه آب بندی خود و سطح شافت چرخان انجام می‌شود. این لایه نازک هم به روانکاری خود لبه کاسه نمد کمک کرده و از سایش آن جلوگیری می‌کند و هم مانع از نشت بیشتر روغن و ورود آلودگی‌ها می‌گردد. به همین دلیل، انتخاب یک کاسه نمد باکیفیت و مناسب برای خودرو، تاثیری مستقیم بر سلامت و طول عمر موتور و سایر اجزای حیاتی آن دارد.
اجزای کاسه نمد
یک کاسه نمد برای انجام وظیفه پیچیده خود در شرایط سخت، از اجزای مختلفی تشکیل شده است که هر یک نقشی دقیق و حیاتی را ایفا می‌کنند. آشنایی با این اجزا به ما کمک می‌کند تا درک بهتری از نحوه عملکرد آن داشته باشیم.
واشر کاسه‌ای شکل فلزی (Metal Case)
این بخش در واقع اسکلت و بدنه اصلی کاسه نمد است. این پوسته فلزی که معمولا از ورق فولادی ساخته می‌شود، وظیفه ایجاد استحکام ساختاری و مقاومت در برابر ضربات و فشارهای وارده را بر عهده دارد. این بدنه فلزی به کاسه نمد اجازه می‌دهد تا با یک فشار معین و به صورت کاملا محکم (Press-fit) در جای خود در پوسته دستگاه (مانند بلوک موتور) نصب شود و در جای خود ثابت بماند.
لبه آب‌بندی (Sealing Lip)
این بخش، قلب تپنده کاسه نمد و مهم‌ترین جزء در عملیات آب‌بندی است. لبه آب‌بندی از مواد الاستومری (پلاستیک‌های انعطاف‌پذیر) یا گرماسخت ساخته می‌شود که دارای خاصیت ارتجاعی بالایی خواهد بود. این لبه دارای یک نوک تیز و بسیار دقیق است که با سطح شافت در حال چرخش تماس برقرار می‌کند. طراحی زاویه و شکل این لبه، یک فرآیند مهندسی بسیار دقیق خواهد بود که بر کیفیت آب‌بندی تاثیر مستقیم دارد. در بسیاری از کاسه نمدها، یک لبه ثانویه به نام لبه گردگیر (Dust Lip) نیز وجود خواهد داشت که وظیفه آن جلوگیری از ورود گرد و غبار است.
فنر (Garter Spring)
برای اینکه لبه آب‌بندی بتواند به طور مداوم و یکنواخت با سطح شافت در تماس باشد، یک فنر حلقوی در پشت آن قرار می‌گیرد. این فنر، که معمولا از فولاد ساخته می‌شود، یک فشار شعاعی ثابت و کنترل شده را به لبه آب‌بندی وارد می‌کند. این فشار مداوم تضمین می‌کند که حتی با وجود لرزش‌های جزئی شافت، تغییرات دمایی یا سایش طبیعی لبه در طول زمان، تماس موثری بین لبه و شافت برقرار بماند و از ایجاد هرگونه درز یا نشتی جلوگیری شود.
نمد فشرده (Felt)
در برخی از انواع قدیمی‌تر یا کاربردهای خاص، از یک لایه نمد فشرده نیز استفاده می‌شود. وظیفه این نمد، کمک به جلوگیری از نشت سیالات و جذب بخشی از آلودگی‌ها خواهد بود. اگرچه در طراحی‌های مدرن، استفاده از مواد الاستومری پیشرفته جایگزین نمد شده است اما این جزء بخشی از تاریخچه تکامل این قطعه محسوب می‌شود.

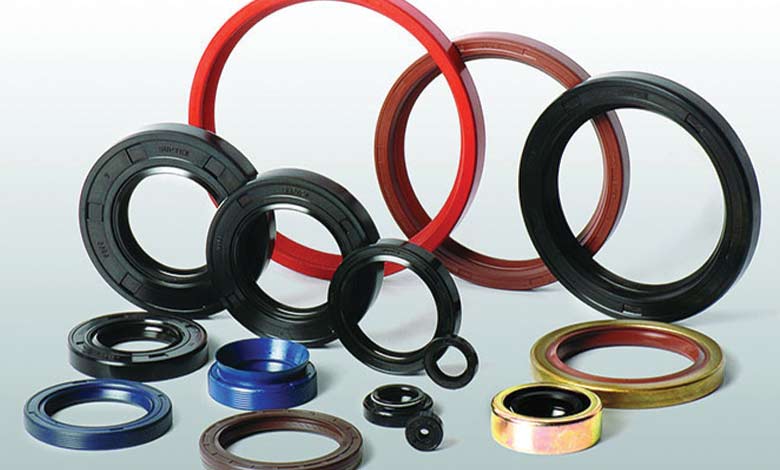

انواع کاسه نمد ماشین
کاسه نمدها بر اساس ماده‌ای که لبه آب‌بندی آنها از آن ساخته می‌شود، به انواع مختلفی تقسیم خواهند شد. انتخاب نوع مناسب بستگی به شرایط کاری مانند دما، سرعت چرخش شافت و نوع سیالی که باید آب‌بندی شود، دارد. در ادامه به معرفی رایج‌ترین انواع آنها می‌پردازیم:
کاسه نمد NBR (Nitrile Butadiene Rubber)
این نوع، پرمصرف‌ترین و رایج‌ترین کاسه نمد در بازار است. NBR مقاومت بسیار خوبی در برابر روغن‌های معدنی، گریس‌ها و سوخت‌ها دارد و به دلیل هزینه مناسب، در بسیاری از کاربردهای عمومی خودرو مانند کاسه نمدهای چرخ و پلوس استفاده می‌شود. محدوده تحمل دمای آن معمولا بین منفی ۵۰ تا ۱۰۵ درجه سانتی‌گراد است که برای بسیاری از بخش‌های خودرو کافی است.
کاسه نمد سیلیکونی (Silicone / VMQ)
کاسه نمدهای سیلیکونی به دلیل محدوده تحمل دمای بسیار وسیع خود (معمولا از منفی ۵۰ تا ۱۸۰ درجه سانتی‌گراد) شهرت دارند. این ویژگی آنها را برای استفاده در نقاطی با حرارت بالا مانند کاسه نمد میل‌لنگ موتور ایده‌آل می‌سازد. آنها انعطاف پذیری فوق العاده‌ای در دماهای پایین دارند اما مقاومت سایشی آنها به اندازه NBR نیست.
کاسه نمد پلی اورتان (Polyurethane / PU)
این نوع کاسه نمد به مقاومت مکانیکی فوق العاده بالا، به ویژه در برابر سایش، پارگی و فشارهای زیاد، معروف است. به همین دلیل، از آنها بیشتر در سیستم‌های هیدرولیک و پنوماتیک که با فشارهای بالا سر و کار دارند، استفاده می‌شود. محدوده دمایی آنها معمولا بین منفی ۴۵ تا ۱۰۰ درجه سانتی‌گراد است.
کاسه نمد ACM (Polyacrylate Rubber)
این نوع کاسه نمد مقاومت حرارتی بهتری نسبت به NBR دارد و می‌تواند تا دمای حدود ۱۶۵ درجه سانتی‌گراد را تحمل کند. مقاومت آن در برابر روغن‌های داغ موتور و گیربکس‌های اتوماتیک عالی است و به همین دلیل در این بخش‌ها کاربرد فراوانی دارد. عمر طولانی و مقاومت بالا در برابر ضربه از دیگر ویژگی‌های مثبت آن است.
کاسه نمد چرمی (Leather)
این نوع، یکی از قدیمی‌ترین انواع کاسه نمد است. چرم به دلیل انعطاف‌پذیری طبیعی و توانایی کار کردن با سطوح شافتی که کاملا صیقلی نیستند، مورد استفاده قرار می‌گرفت. با این حال، با پیشرفت علم پلیمر، امروزه استفاده از آن بسیار محدود شده و جای خود را به مواد سنتتیک با عملکرد قابل پیش‌بینی‌تر و طول عمر بالاتر داده است. محدوده تحمل دمای آن نیز محدودتر خواهد بود.

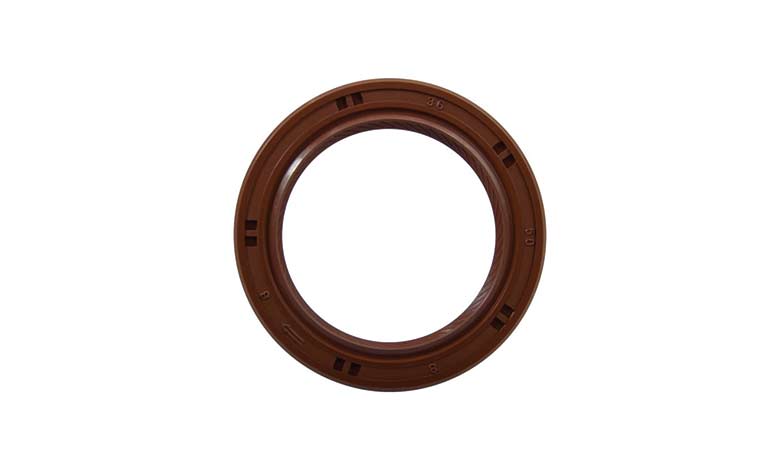

چگونه می‌توان جنس کاسه نمد را تشخیص داد؟
تشخیص یک کاسه نمد با کیفیت و نسوز (مقاوم در برابر حرارت) از یک نمونه معمولی و بی‌کیفیت، برای اطمینان از عملکرد صحیح و طولانی‌مدت آن بسیار مهم است. دو روش ساده و تجربی برای این کار وجود دارد که در ادامه به آنها اشاره می‌شود:
آزمون کشش و بازگشت‌پذیری
یک کاسه نمد باکیفیت از مواد الاستومری مرغوب با خاصیت ارتجاعی بالا ساخته شده است. برای تست، می‌توانید به آرامی بخشی از لبه آن را بکشید. یک کاسه نمد اصلی و نسوز، پس از رها شدن باید فوراً و بدون هیچ‌گونه تغییر شکلی به حالت اولیه خود بازگردد. در مقابل، اگر یک نمونه بی‌کیفیت را بکشید، ممکن است در سطح آن خلل و فرج یا سوراخ‌های ریزی پدیدار شود و یا پس از رها شدن، حالت اولیه خود را از دست داده و کمی کشیده باقی بماند. این نشان‌دهنده کیفیت پایین مواد اولیه و فرآیند تولید آن است.
بررسی دوام و حالت فیزیکی
کاسه نمدهای باکیفیت به گونه‌ای طراحی شده‌اند که در تماس طولانی‌مدت با سیالات مختلف مانند روغن، گازوئیل و گریس، کیفیت، نرمی و انعطاف‌پذیری خود را حفظ کنند. اما نمونه‌های نامرغوب پس از مدتی قرار گرفتن در این شرایط، به سرعت خشک، شکننده و سخت می‌شوند. این شکنندگی باعث ایجاد ترک‌های ریز در لبه آب‌بندی و در نهایت منجر به نشتی می‌شود. یک کاسه نمد خوب حتی پس از کارکرد طولانی، باید حالت نرم و ارتجاعی خود را تا حد زیادی حفظ کند.
سخن پایانی در مورد کاسه نمد
در این مقاله تلاش کردیم تا به طور کامل به این سوال که کاسه نمد ماشین چیست پاسخ دهیم و شما را با اجزا، عملکرد پیچیده و انواع مختلف این قطعه حیاتی آشنا کنیم. کاسه نمد، این جزء کوچک و بی‌صدا، نقشی بزرگ در تضمین عملکرد روان، ایمن و بادوام خودرو و بی‌شمار ماشین آلات دیگر ایفا خواهد کرد. درک اهمیت آن و انتخاب یک نمونه باکیفیت، سرمایه‌گذاری مستقیمی بر روی سلامت و طول عمر وسیله نقلیه شما است. بار دیگر که صحبتی از تعمیرات و قطعات یدکی به میان آمد، به یاد داشته باشید که گاهی مهم‌ترین قطعات، کوچک‌ترین و پنهان‌ترین آنها هستند.
